醫院病房熱水應用
2019-04-24 14:21:54
一、前言
隨著現代醫學科學的迅速發展,新技術、新醫療設備層出不窮,醫院建筑也面臨著新的設計理念。作為不可缺少的熱水系統的設計不僅需要滿足住院病人和醫護人員的生活熱水需求,而且必須安全可靠,合理節能。
空氣源熱泵熱水機以其綠色環保、高效節能、安全可靠,可以在醫院熱水解決方案中發揮至關重要的作用。
二、解決方案
以某醫院住院大樓病房熱水工程為例,
1.工程概況:某醫院總建筑面積達17萬平方米,可開放病床2500張,現使用空氣源熱泵系統為病房提供生活熱水。
醫院要求:
①滿足住院病人及醫護人員的24小時熱水需求。
②設備運行安全可靠,穩定性高,機組噪音相對較弱。
③設備智能化運行,無需專人看管,遇故障自動報警。
④機組出現故障能及時維修,定期維護和保養。
2.氣象參數
3.設計依據
建筑給水排水設計手冊
建筑給水排水設計規范(GB50015—2003)
建筑給水排水和熱水供應設計規范
給水排水國家建筑標準設計圖集
商業或工業用及類似用途的熱泵熱水機(GB/T 21362-2008)
熱泵熱水系統選用與安裝(06SS127)
熱泵產品樣本及說明書(廣州市耀華制冷設備有限公司)
熱泵智能環境模擬實驗室的運行數據(廣州市耀華制冷設備有限公司)
醫院提供的資料以及現場踏勘情況

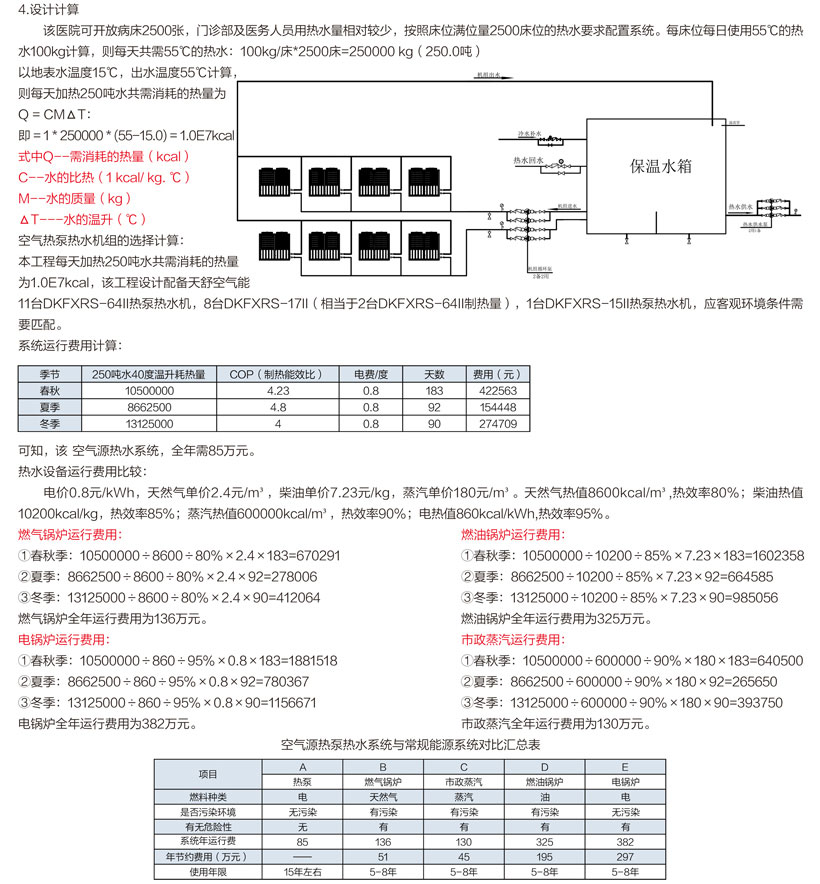

注:上述各表中的相關數據雖不能完全反映全部的運行數據,但可從比較宏觀的方面反映出系統主要的運行費用。 B、D、E為鍋爐類方案,需增加鍋爐的日常維保、檢測及管理人員費用,其中天然氣管路敷設需要增加開戶費用等;C為蒸汽換熱方案,同樣需要開戶費用增加,設備日常維保、檢測及管理人員費用。A為熱泵熱水方案,可實現全年無人管理,系統自動運行,不存在壓力容器等高危設備,安全性能較鍋爐很強。
三、結論
醫院使用的空氣源熱泵熱水系統具有安全可靠,噪聲小,恒溫出水,智能管理的特點,滿足住院病人和醫護人員的熱水需求。
